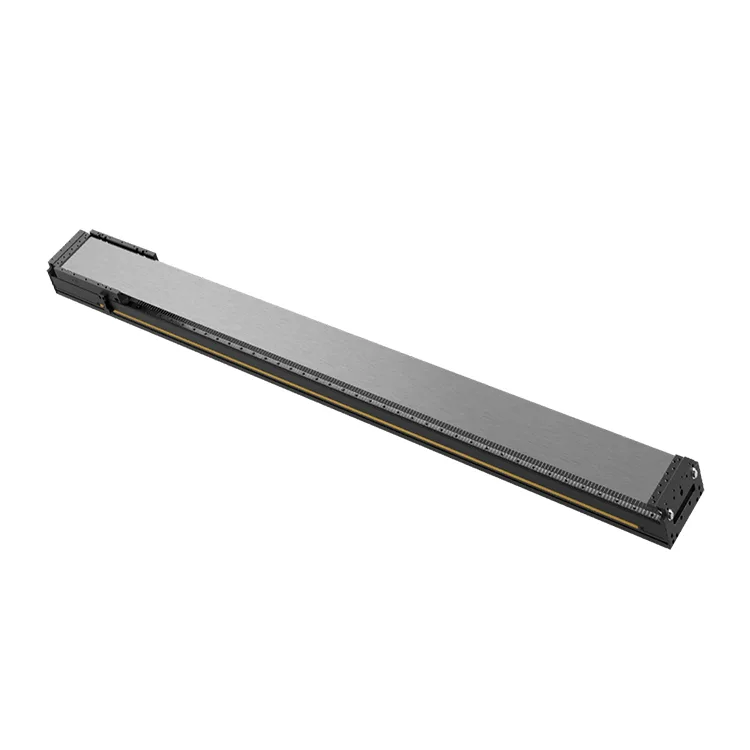

Module de moteur linéaire à longue course

Conçu pour répondre aux limites des modules à vis à billes traditionnels dans les scénarios de course longue, y compris la manipulation de plaquettes de semi-conducteurs, la fabrication de panneaux LCD/OLED et le traitement laser grand format, ce module de moteur linéaire à longue course est doté d'un entraînement de moteur linéaire sans friction, d'un cadre rigide en alliage d'aluminium et d'un encodeur linéaire haute résolution pour offrir une précision submicronique sur des longueurs de course de 1 m à 6 m.

S'appuyant sur plus de 15 années d'expertise de Deaote dans la fabrication de composants de mouvement de précision, nos modules de moteurs linéaires à longue course éliminent les pertes de transmission mécanique (zéro jeu, zéro usure) et permettent un fonctionnement continu à grande vitesse (jusqu'à 5 m/s) avec un minimum de vibrations (≤0,1 g). La conception modulaire prend en charge des longueurs de déplacement personnalisées (1 m à 6 m) et des capacités de charge (50 kg à 500 kg), ce qui la rend idéale pour les systèmes d'automatisation à haut débit tels que les lignes d'inspection LCD 10,5 G, le revêtement d'électrodes de batterie de grande surface et la manutention lourde de matériaux dans la fabrication automobile.

Fabriqué selon les normes de qualité ISO 9001:2015, le module de moteur linéaire à longue course présente une résistance à la poussière et à l'eau IP65, des composants à température stabilisée et un système de gestion des câbles scellé pour garantir des performances fiables dans les environnements industriels difficiles. Compatible avec les contrôleurs de mouvement standard de l'industrie (Siemens, Mitsubishi, Beckhoff) et les protocoles de communication (EtherCAT, Modbus), il permet une intégration transparente dans les lignes de production automatisées à grande échelle, réduisant les temps d'arrêt et améliorant l'efficacité globale de l'équipement (OEE) jusqu'à 30 % par rapport aux systèmes de mouvement conventionnels à longue course.

Série de produits

Série DT-LM-LS1 (déplacement de 1 à 3 M)

Course longue de milieu de gamme (1-3 m) optimisée pour les applications de précision (répétabilité de ± 1 μm), vitesse maximale de 2 m/s, capacité de charge jusqu'à 200 kg. Idéal pour la manipulation de plaquettes semi-conductrices et la fabrication d'écrans LCD de petit format.

Série DT-LM-LS2 (déplacement de 3 à 6 M)

Course longue étendue (3-6 m) pour l'automatisation à grande échelle, vitesse maximale de 5 m/s, capacité de charge jusqu'à 500 kg. Convient pour l'inspection LCD 10,5G, la découpe laser de grandes surfaces et l'assemblage de carrosseries automobiles.

Série DT-LM-LS-HD (usage intensif)

Module robuste à longue course (déplacement de 1 à 4 m), capacité de charge jusqu'à 800 kg, précision de répétition de ± 2 μm. Conçu pour la manipulation de matériaux lourds, l'impression 3D à grande échelle et l'usinage de composants aérospatiaux.

Avantages principaux

1. Plage de déplacement étendue avec une précision sans compromis

Longueurs de course de 1 m à 6 m avec une précision de positionnement répétée de ± 1 μm (DT-LM-LS1) et de ± 2 μm pour les modèles robustes, permettant d'obtenir une précision de qualité industrielle même à une longueur de course maximale. Les codeurs linéaires haute résolution (résolution 1 nm) et l'amortissement actif des vibrations éliminent la dérive de position lors des mouvements sur de longues distances.

2. Entraînement direct pour une vitesse élevée et un jeu nul

La conception à entraînement direct du moteur linéaire élimine les composants de transmission mécanique (vis à billes, courroies), obtenant un jeu nul, une usure nulle et une vitesse maximale de 5 m/s. L'absence de maintenance périodique des pièces de transmission réduit les temps d'arrêt de 40 % par rapport aux modules à longue course entraînés par vis à billes.

3. Rigidité et capacité de charge élevées

Le cadre en alliage d'aluminium renforcé avec deux rails de guidage linéaire offre une rigidité exceptionnelle (≥200N/μm) et une capacité de charge jusqu'à 800 kg (DT-LM-LS-HD). Une déviation minimale sous de lourdes charges garantit une précision constante sur toute la plage de déplacement, ce qui est essentiel pour l'usinage et la manutention de matériaux à grande échelle.

4. Faible vibration et fonctionnement silencieux

La conception optimisée du bobinage du moteur et la dissipation thermique refroidie par air réduisent les vibrations de fonctionnement à ≤ 0,1 g et le bruit à ≤ 60 dB (distance de 1 m). Cette stabilité est essentielle pour les applications de haute précision telles que le traitement des plaquettes semi-conductrices et le micro-usinage laser.

5. Conception personnalisable et évolutive

Personnalisation complète de la longueur de déplacement (1 à 6 m), de la résolution de l'encodeur (de 1 nm à 10 μm), de la puissance du moteur et de la configuration de montage pour répondre à vos besoins d'automatisation à grande échelle. Les composants modulaires permettent d'étendre facilement la plage de déplacement sans repenser l'ensemble du système de mouvement.

6. Fiabilité de qualité industrielle pour un fonctionnement à long terme

L'indice de protection IP65, la plage de température de fonctionnement (-10 ℃ à 80 ℃) et l'anodisation dure anticorrosion garantissent des performances fiables dans les environnements industriels poussiéreux, humides ou à haute température. MTBF ≥30 000 heures en fonctionnement continu, réduisant le coût total de possession (TCO) de 25 % sur 5 ans.

Spécifications techniques

Scénarios d'application

Les modules de moteurs linéaires à longue course de Deaote sont conçus pour l'automatisation industrielle à grande échelle dans les secteurs à forte croissance :

● Semi-conducteurs et électronique : manipulation de plaquettes de 300 mm, inspection/assemblage de panneaux LCD/OLED 10,5G, perçage de circuits imprimés sur de grandes surfaces

● Automatisation industrielle : manutention lourde, découpe/gravure laser grand format, lignes d'assemblage de carrosserie automobile

● Énergie et batterie : revêtement d'électrodes de batteries au lithium sur de grandes surfaces, fabrication de panneaux solaires, assemblage de piles à combustible

● Aérospatiale et automobile : usinage de composants aérospatiaux, soudage de châssis automobiles, impression 3D à grande échelle

● Médical et pharmaceutique : équipements d'imagerie médicale grand format, lignes automatisées de production de médicaments, axes de mouvement du système de stérilisation
