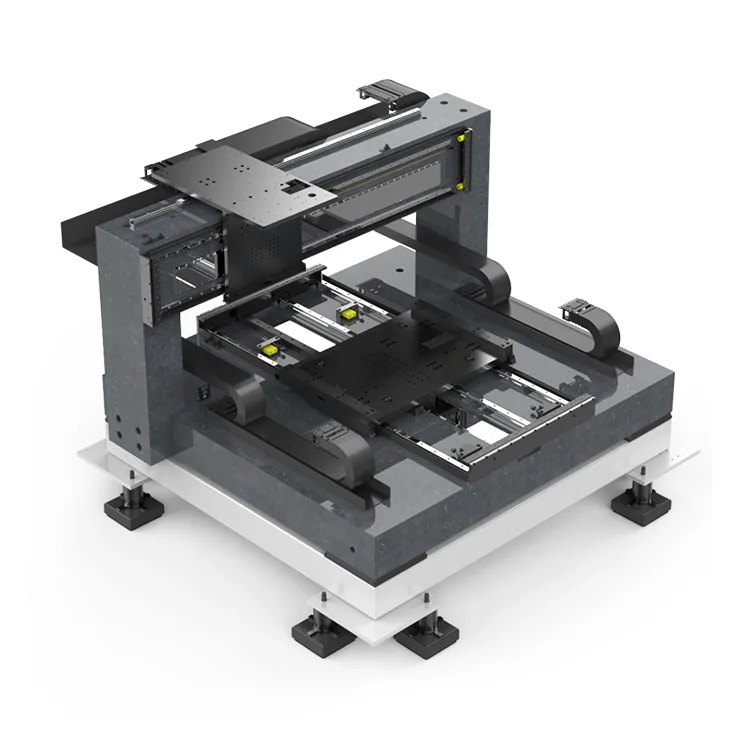

Découpe laser LCD

Intégrant un entraînement linéaire de haute précision, un guidage à haute rigidité, un retour complet en boucle fermée et des systèmes de positionnement par adsorption adaptatifs, notre plate-forme prend en charge les processus de coupe complète et de demi-coupe pour les produits LCD de différentes tailles. Il est largement utilisé dans la découpe laser LCD, la découpe de formes spéciales et le découpage de cadres, servant de composant central pour les lignes de production d'écrans LCD automatisées et de haute précision. Notre solution aide les fabricants à améliorer les taux de rendement, à réduire les coûts de main-d'œuvre et à réaliser une production de masse à grande échelle.

Dotée d'une conception d'évolutivité adaptative et d'une technologie de positionnement au niveau du micron, la plate-forme élimine les problèmes de compatibilité et les écarts de positionnement courants dans les systèmes traditionnels. Optimisé pour les environnements difficiles de découpe laser LCD (de la structure matérielle aux algorithmes de contrôle), il équilibre la stabilité du mouvement à grande vitesse avec la fiabilité opérationnelle à long terme, démontrant l'expertise technique de Deaote dans les systèmes de mouvement de précision.

Avantages principaux

1. Précision de positionnement au niveau du micron

Équipée d'un entraînement direct de moteur linéaire de précision sur l'axe XY et d'un retour en boucle fermée d'une règle de réseau haute résolution (résolution de 0,1 μm), la plate-forme offre une précision de positionnement répétée de ± 1 μm et une précision de positionnement de ± 2 μm. Cela élimine les écarts induits par l'écart de transmission, garantissant que les trajectoires de découpe laser sont entièrement contrôlables (largeur de saignée : 0,07 ~ 0,20 mm) et éliminant les écailles, les bavures et les erreurs dimensionnelles, ce qui augmente considérablement le rendement du produit pour une découpe laser LCD de précision.

2. Conception de charge à haute rigidité et stable

Construite avec une base en granit naturel (coefficient de dilatation thermique ultra faible et absorption supérieure des vibrations), la plate-forme minimise la gigue inertielle causée par les fluctuations de température et les mouvements à grande vitesse. Associé à des guides linéaires robustes à double curseur, il gère des mouvements à haute fréquence et à forte accélération (accélération maximale : 1 G ; vitesse maximale : 1,5 m/s) avec un temps de stabilisation court, empêchant le déplacement de la mise au point du laser et garantissant des bords de coupe lisses et cohérents.

3. Compatibilité adaptative multi-tailles

La conception structurelle réglable s'adapte aux panneaux LCD de toutes tailles – des petits écrans d'appareils portables aux grands panneaux de téléviseur LCD – sans nécessiter de modifications d'outils spécialisés. Compatible avec les modules de rétroéclairage LCD, les films conducteurs et les films CPI, il réduit les coûts de changement de production et améliore la flexibilité de la ligne de production.

4. Solutions personnalisables

Tirant parti de l'expertise de Deaote en matière de fabrication de moules de précision, nous personnalisons la course de la plate-forme, le mode d'entraînement, les systèmes d'adsorption et les interfaces de contrôle pour correspondre aux paramètres spécifiques de votre équipement (course, charge, précision de coupe, exigences du processus). Prenant en charge le contrôle coordonné sur 4 axes X-Y-θ, il permet une découpe de trajectoires complexes et un réglage de l'angle de deuxième niveau pour les processus de coupe complète/demi-coupe, répondant ainsi aux divers besoins de production d'écrans LCD.

5. Faible maintenance et efficacité opérationnelle

La technologie d'entraînement direct sans contact élimine l'usure mécanique, réduisant ainsi les besoins de lubrification et de remplacement de composants (cycles de maintenance prolongés). Un système de refroidissement par air intégré à haute efficacité empêche la dérive de précision due au chauffage du moteur, tandis que la protection étanche IP64 protège contre la poussière et les débris de coupe – idéal pour les environnements de production LCD propres et les économies de coûts à long terme.

Spécifications techniques

Scénarios d'application

Conçue spécifiquement pour la découpe laser LCD, notre plate-forme est largement utilisée dans la découpe de précision de produits liés aux écrans LCD, notamment :

● Panneaux LCD : découpe de forme, découpe de forme spéciale et découpe de cadre pour téléphones mobiles, ordinateurs, téléviseurs et tablettes

● Modules de rétroéclairage LCD : découpe précise des modules de rétroéclairage et des plaques de guidage de lumière (garantissant un rétroéclairage uniforme)

● Composants pour écrans tactiles : Découpe laser de films CPI, films conducteurs, substrats acryliques/PC (production d'écrans flexibles/rigides)

● Autres composants LCD : traitement complet/demi-coupe du papier électronique, des plaques de couverture SMT et des pièces LCD auxiliaires
