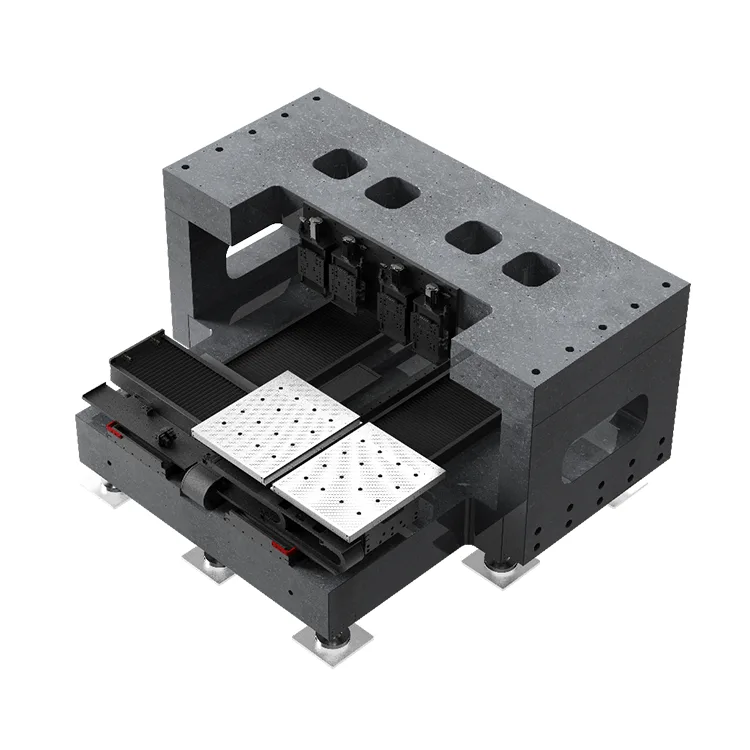

Poinçonnage des PCB

Conçue spécifiquement pour les exigences uniques du poinçonnage de PCB au laser CO₂, la plate-forme combine une capacité de positionnement au niveau du micron avec une stabilité de mouvement à grande vitesse, permettant un contrôle précis du positionnement du faisceau laser et de la profondeur de perçage. Il est compatible avec différents types de PCB (PCB rigides, flexibles et rigides) et épaisseurs, prenant en charge le perçage de gros volumes et de haute précision pour l'électronique grand public, l'électronique automobile, le contrôle industriel et la production de PCB pour l'aérospatiale. Notre solution aide les fabricants de PCB à améliorer le rendement de perçage, à réduire le temps de cycle et à répondre aux exigences de miniaturisation des composants électroniques modernes.

Construite grâce aux décennies d'expertise de Suzhou Deaote en matière de moules de précision et de composants de mouvement, la plate-forme présente une structure à faibles vibrations et thermiquement stable qui minimise les écarts de forage causés par les vibrations mécaniques ou la dérive de température. Sa conception modulaire permet une intégration facile avec l'équipement de perçage laser CO₂ existant, offrant ainsi une voie de mise à niveau rentable pour les lignes de production de poinçonnage de PCB recherchant une précision et une productivité améliorées.

Avantages principaux

1. Précision de perçage au niveau du micron

Équipée d'un retour en boucle fermée d'encodeur linéaire haute résolution (résolution de 0,1 μm) et d'un entraînement direct du moteur linéaire sur l'axe XY, la plate-forme atteint une précision de positionnement répétée de ± 1 μm et une précision de positionnement absolue de ± 2 μm. Cela garantit un placement cohérent des trous (écart de position du trou ≤ ± 3 μm) et un contrôle précis du diamètre du trou (diamètre minimum du trou perçable : 50 μm), éliminant les bavures, les parois inégales des trous et le décalage de position, essentiels pour le poinçonnage de PCB haute densité.

2. Traitement à grande vitesse et à haute efficacité

Les algorithmes de contrôle de mouvement optimisés et le système de rails de guidage à haute rigidité permettent une vitesse de mouvement maximale de 2 m/s et une accélération de 1,2 G, prenant en charge les cycles de forage à haute fréquence (jusqu'à 100 trous/seconde pour les micro-vias). La réponse rapide et le temps de stabilisation court de la plate-forme réduisent le temps de mouvement non productif, augmentant considérablement le débit de perçage des PCB tout en maintenant une qualité de trou constante sur les cycles de production à grand volume.

3. Structure thermiquement stable et à faibles vibrations

Construite avec une base en granit (coefficient de dilatation thermique ultra faible) et une conception d'amortissement anti-vibration, la plate-forme minimise la dérive de position causée par les changements de température (≤0,5 μm/℃) et les vibrations mécaniques. Cette stabilité garantit une profondeur et un diamètre de trou uniformes sur l'ensemble du panneau de circuits imprimés, même pendant un fonctionnement continu prolongé, ce qui est essentiel pour maintenir une qualité constante dans la production de poinçonnage de circuits imprimés en série.

4. Compatibilité et personnalisation des types de PCB

La plate-forme prend en charge le perçage de tous les types de PCB courants, y compris les PCB rigides FR-4, flexibles PI, rigides-flexibles et à noyau métallique, avec une zone de travail réglable (300 × 300 mm à 1 200 × 800 mm) pour s'adapter à différentes tailles de panneaux de PCB. Suzhou Deoute propose des solutions personnalisées pour des exigences de forage spécifiques, notamment une course réglable sur l'axe Z pour le contrôle de la profondeur des trous borgnes, des systèmes de serrage sous vide personnalisés et une intégration transparente avec un logiciel de contrôle laser.

5. Faible entretien et longue durée de vie

L'entraînement par moteur linéaire sans contact élimine l'usure mécanique et le jeu, réduisant ainsi la fréquence de maintenance et prolongeant la durée de vie (MTBF ≥ 20 000 heures). La protection IP65 protège contre la contamination par la poussière et le liquide de refroidissement dans les environnements de fabrication de poinçonnage de PCB, tandis que la surveillance intégrée de la température et la compensation automatique garantissent une fiabilité opérationnelle à long terme avec un temps d'arrêt minimal.

Spécifications techniques

Scénarios d'application

Conçue exclusivement pour le perçage laser CO₂ dans la fabrication de poinçonnage de PCB, notre plateforme est largement utilisée dans les applications de perçage de haute précision suivantes :

● PCB rigides : perçage traversant et borgne pour l'électronique grand public (smartphones, ordinateurs portables), les PCB automobiles et les cartes de contrôle industrielles

● PCB flexibles et rigides : perçage de micro-vias pour les appareils portables, l'électronique médicale et les circuits flexibles pour l'aérospatiale

● PCB d'interconnexion haute densité (HDI) : perçage de micro-vias ultra-fins (diamètre 50-200 μm) pour les appareils électroniques hautes performances

● PCB à noyau métallique : thermique par perçage pour l'éclairage LED, l'électronique de puissance et les modules d'alimentation automobile
