Plateforme d'exercices de test

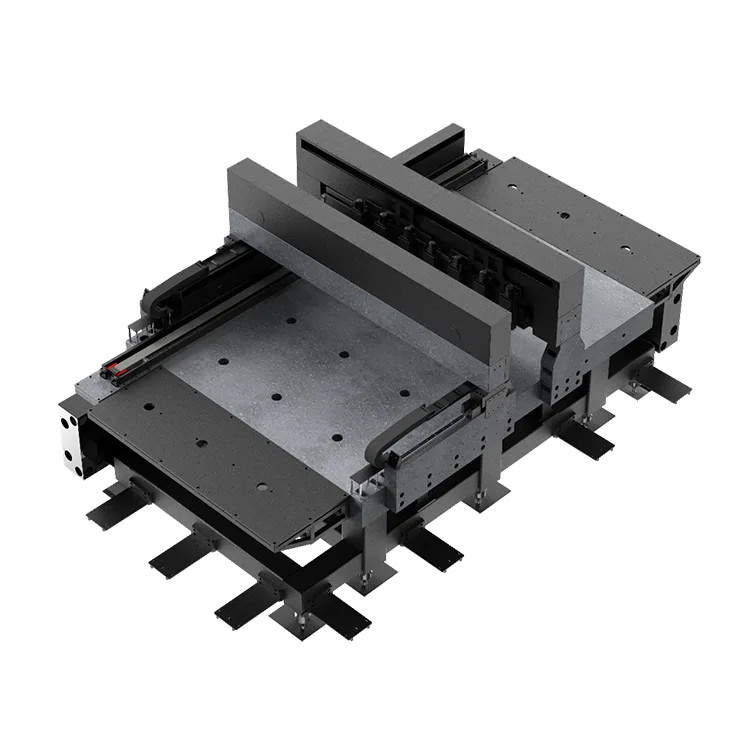

Nos plates-formes d'exercices de test intègrent des cadres structurels à haute rigidité, des guides linéaires de précision, des servomoteurs hautes performances et des encodeurs optiques avancés pour atteindre une précision de positionnement de ±0,5 µm et une répétabilité de ±0,1 µm. Conçues pour une intégration transparente avec les systèmes de vision, les scanners laser et les sondes tactiles, nos plates-formes de mouvement présentent des vibrations ultra faibles, un temps de stabilisation rapide (≤ 50 ms) et des profils de mouvement programmables pour garantir un positionnement précis et fiable pour une inspection et une mesure de qualité à 100 %.

● Plate-forme d'exercices de tests personnalisés conçue selon les exigences exactes de votre application et vos spécifications CAO

● Précision de positionnement submicronique (±0,5 µm) avec répétabilité au niveau nanométrique pour les tâches d'inspection critiques

● Conception à très faibles vibrations avec amortissement actif pour une imagerie et une mesure haute résolution

● Intégration transparente avec les systèmes de vision, les scanners laser et les équipements CND

● Fabrication certifiée ISO 9001:2015 avec contrôle qualité et traçabilité complets

Principales fonctionnalités et principaux avantages

Conception mécanique à haute stabilité

Notre plate-forme d'exercices de test est dotée de bases en alliage d'aluminium ou en granit à haute résistance avec des systèmes d'isolation des vibrations intégrés pour une stabilité exceptionnelle lors d'une inspection haute résolution. La conception structurelle symétrique minimise la dérive thermique et assure une répartition uniforme de la charge, tandis que les composants usinés avec précision maintiennent le parallélisme et la circularité dans un délai de 3 secondes d'arc pour une précision d'inspection optimale.

Système de contrôle de mouvement avancé

Intégrées à des servomoteurs hautes performances, des vis à billes de précision ou des moteurs linéaires et des codeurs optiques absolus (résolution de 1 nm), nos platines d'inspection offrent un mouvement fluide et précis avec une précision submicronique. Le logiciel exclusif de contrôle de mouvement comprend l'optimisation de la trajectoire, la suppression des vibrations et la compensation des erreurs en temps réel pour un positionnement rapide et stable pendant les cycles d'inspection.

Intégration transparente du système

Chaque plate-forme d'exercices de test est conçue pour une intégration facile avec les systèmes de vision, les scanners laser, les sondes tactiles et les équipements CND. La conception modulaire comprend des interfaces de montage standardisées (conformes à la norme ISO 9001), plusieurs protocoles de communication (EtherCAT, Modbus, TCP/IP) et des API logicielles personnalisables pour une intégration rapide dans les flux de travail d'inspection existants avec un temps d'arrêt minimal.

Spécifications techniques

Spécifications mécaniques

● Matériau de base : Alliage d'aluminium 6061-T6 / Granit noir (00级)

● Système de guidage : guides à rouleaux linéaires de précision / roulements à air

● Système d'entraînement : servomoteurs avec vis à billes / moteurs linéaires

● Retour : codeurs optiques absolus (résolution 1 nm)

● Isolation des vibrations : systèmes d'amortissement actif/passif

Spécifications environnementales et opérationnelles

● Température de fonctionnement : 18-22°C (stabilisation de la température en option)

● Humidité : 30 à 70 % HR (sans condensation)

● Compatibilité salle blanche : norme Classe 1000 (ISO Classe 6)

● Alimentation : 200-240 V CA, 50/60 Hz, monophasé/triphasé

● Interface de contrôle : EtherCAT / Modbus / TCP/IP / E/S analogiques/numériques

Applications d'étape de mouvement d'inspection

Contrôle de qualité industrielle

● Inspection visuelle automatisée des composants automobiles et des pièces usinées avec précision

● Mesure dimensionnelle et contrôle qualité des composants aérospatiaux

● Détection des défauts de surface et mesure de la rugosité des pièces métalliques

● Inspection en ligne à 100 % des composants électroniques et des PCB

Inspection optique et métrologie

● Inspection optique haute résolution des plaquettes et puces semi-conductrices

● Métrologie et étalonnage de composants optiques et lentilles de précision

● Inspection microscopique des dispositifs microélectroniques et MEMS

● Systèmes de profilage de surface 3D et de mesure de topographie

Contrôles Non Destructifs (CND)

● Test par ultrasons des composants structurels critiques avec positionnement précis

● Inspection aux rayons X et tomodensitométrie des ensembles électroniques et des dispositifs médicaux

● Imagerie thermique et inspection infrarouge des systèmes électroniques

● Inspection par magnétoscopie des composants automobiles et aérospatiaux
