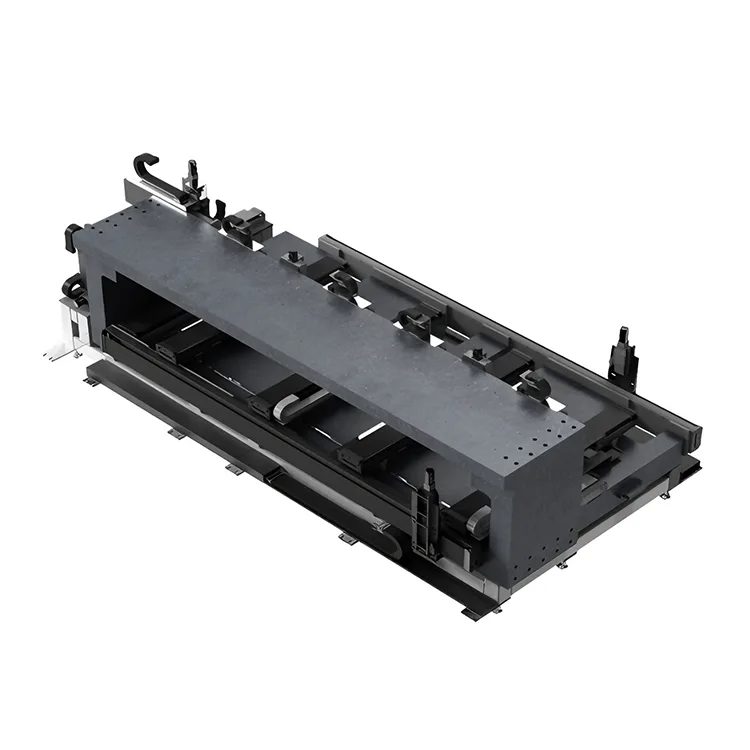

Plateforme de mouvement de précision multi-axes

Notre plate-forme de mouvement de précision multi-axes intègre des bases en alliage d'aluminium ou en granit à haute rigidité, des guides linéaires de précision, des servomoteurs hautes performances et des encodeurs optiques absolus pour atteindre une précision de positionnement de ±0,5 µm et une répétabilité de ±0,1 µm. Conçues pour un fonctionnement continu 24h/24 et 7j/7 dans les environnements industriels, nos plates-formes de mouvement présentent une conception modulaire, une intégration facile et des algorithmes de contrôle de mouvement avancés pour garantir un positionnement précis et fiable pour les applications d'automatisation les plus exigeantes.

● Étapes de mouvement personnalisées sur 2 à 6 axes conçues selon les exigences exactes de votre application et vos spécifications CAO

● Précision de positionnement submicronique (±0,5µm) avec répétabilité au niveau nanométrique (±0,1µm) pour les applications de précision critique

● Conception modulaire avec composants interchangeables pour une personnalisation et une maintenance faciles

● Algorithmes avancés de contrôle de mouvement avec technologie anti-vibration pour un positionnement ultra-stable

● Fabrication certifiée ISO 9001:2015 avec contrôle qualité et traçabilité complets

Principales fonctionnalités et principaux avantages

Conception mécanique à haute rigidité

Notre plate-forme de mouvement de précision multi-axes est dotée de bases en alliage d'aluminium à haute résistance (6061-T6) ou en granit pour une rigidité structurelle exceptionnelle et une déformation thermique minimale. La conception modulaire permet une configuration facile de systèmes de 2 à 6 axes, tandis que les composants usinés avec précision garantissent le parallélisme et la circularité en 5 secondes d'arc pour une précision de mouvement optimale.

Système de contrôle de mouvement avancé

Intégrés à des servomoteurs hautes performances, des vis à billes de précision ou des moteurs linéaires et des encodeurs optiques absolus (résolution de 1 nm), nos platines multi-axes offrent un mouvement fluide et précis avec une précision submicronique. Le logiciel exclusif de contrôle de mouvement comprend des algorithmes d’optimisation de trajectoire, de suppression des vibrations et de compensation d’erreurs en temps réel.

Fiabilité de qualité industrielle

Chaque plate-forme de mouvement de précision multi-axes est conçue pour un fonctionnement 24h/24 et 7j/7 dans des environnements industriels avec un indice de protection IP65, des guides linéaires scellés et des composants résistants aux températures élevées. La conception robuste garantit un MTBF (Mean Time Between Failures) de plus de 20 000 heures, avec des besoins de maintenance minimes.

Spécifications techniques

Spécifications mécaniques

● Matériau de base : Alliage d'aluminium 6061-T6 / Granit noir (00级)

● Système de guidage : guides à rouleaux linéaires de précision / roulements à air

● Système d'entraînement : servomoteurs avec vis à billes / moteurs linéaires

● Retour : codeurs optiques absolus (résolution 1 nm)

● Indice de protection : norme IP65 (IP67 en option)

Spécifications environnementales et opérationnelles

● Température de fonctionnement : 0-40°C (compensation de température en option)

● Humidité : 10 à 90 % HR (sans condensation)

● Isolation des vibrations : options de contrôle des vibrations passives/actives

● Alimentation : 200-240 V CA, 50/60 Hz, monophasé/triphasé

● Interface de contrôle : EtherCAT / Modbus / TCP/IP / Analogique

Applications de scène de mouvement multi-axes

Automatisation industrielle

Automatisation industrielle et robotique

● Systèmes pick and place de précision pour l'assemblage de composants électroniques

● Systèmes automatisés de test et d'inspection pour les composants automobiles

● Systèmes de positionnement de machines-outils CNC avec synchronisation multi-axes

● Positionnement de l'effecteur terminal du bras robotique avec contrôle de précision sur 6 axes

Fabrication de semi-conducteurs

Semi-conducteurs et électronique

● Systèmes de manipulation et de positionnement de plaquettes pour la fabrication de semi-conducteurs

● Inspection et test des PCB avec positionnement de précision multi-axes

● Emballage et liaison de puces LED avec une précision inférieure au micron

● Systèmes d'alignement et d'épissure de fibres optiques

Médical et scientifique

Dispositifs médicaux et recherche scientifique

● Fabrication et assemblage de dispositifs médicaux avec positionnement de haute précision

● Systèmes d'imagerie biomédicale avec positionnement d'échantillons multi-axes

● Équipement de chirurgie laser avec contrôle de mouvement sur 6 axes

● Équipement de recherche scientifique pour les tests et la caractérisation des matériaux
